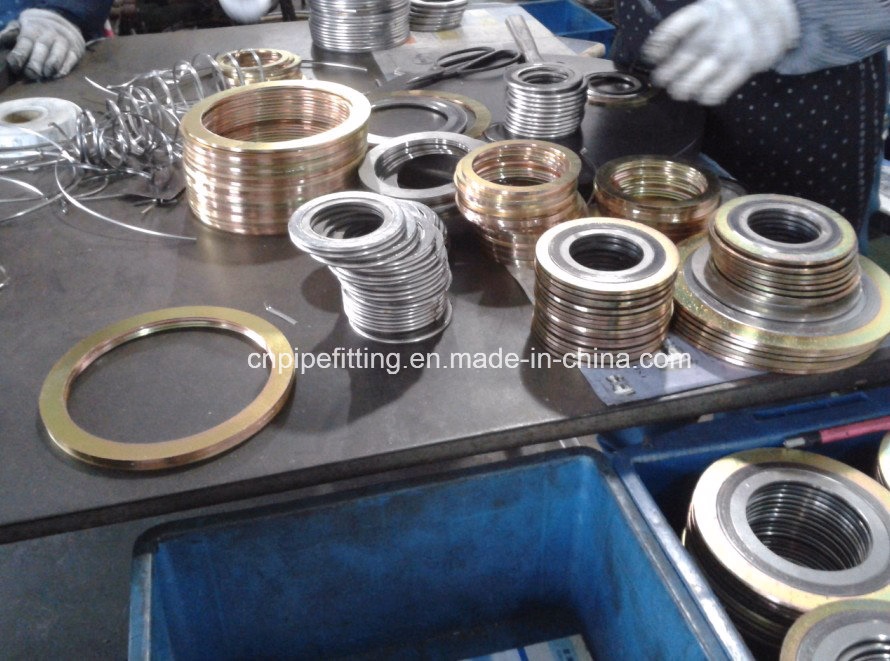

Produktbeschreibung
tructural Material der metallischen einwickelnauflage:
Plombe | Stahlband | Innerer Ring | Äußerer Ring |
| Asbestverpackung | SUS 304 | Kohlenstoffstahl | Kohlenstoffstahl |
| Graphitverpackung | SUS 316 | SUS 304 | SUS 304 |
| Teflonverpackung | SUS 316L | SUS 316 | SUS 316 |
| SUS 316L | SUS 316L |
| Plombe | Temperatur (ºC) | Maximaler Betriebsdruck (kg/cm2) |
| Asbestverpackung | - 200~550 | 250 |
| Graphitverpackung | - 150~450 | 100 |
| Teflonverpackung | 240~260 | 100 |
Der folgende Tisch verzeichnet metallische Materialien für inneren Ring und die Verpackung:
Produktname | AISI | Härte (HB/HV) | Temperatur (°C) |
| Edelstahl 304 | 304 | 130~180 | -250~+550 |
| Edelstahl 316 | 316 | 130~180 | - 100~+550 |
| Edelstahl 316L | 316L | 130~190 | - 100~+550 |
Äußerer Ring wird häufig vom Kohlenstoffstahl abhängig von rostfester Behandlung gebildet
Flanschtyp und Formular der Verpackung der Auflage:
Flanschtyp | Gewundenes Wunddichtungformular |
| Flacher Gesichtsflansch (F.F) | Verpackung Auflage mit nur äußerem Ring |
| Verpackung der Auflage mit den inneren und äußeren Ringen | |
| Angehobener Gesichtsflansch (R.F) | Verpackung Auflage mit nur äußerem Ring |
| Verpackung der Auflage mit den inneren und äußeren Ringen | |
| Männlicher und weiblicher Flansch (M u. F) | Grundlegende einwickelnauflage |
| Verpackung Auflage mit nur innerem Ring | |
| Zunge- und Nutflansch (T u. F) | Grundlegende einwickelnauflage |
| Verpackung Auflage mit nur innerem Ring | |
| Ebene- und Nutflansch (F u. G) | Grundlegende einwickelnauflage |
| Verpackung Auflage mit nur innerem Ring |
Verpackung von Auflagestärkentoleranz:
Feld | Stärke (mm) | Toleranzen (mm) |
| Dichtungstärke | 4.5, 3.2 | +0.2 - 0.1 |
| Ringstärke | 3.0 | ±0.24 |
Technischer Schlüsselparameter der metallischen einwickelnauflage:
Verpackung des Auflagekoeffizienten | m=2.5-4 |
| Verpackung des Auflageservice-Drucks | ≤25MPa |
| Verpackung von Auflageservice-Temperatur | - 196ºC-700ºC (oxidierenmedium nicht höher als 600ºC) |
| Verpackung Anspruchs-Besonderedrucks der Auflage des minimalen | y=68MPa |
Der folgende Tisch spricht Toleranzen für den Durchmesser der Verpackung der Auflage an (nämlich die nominalen Rohrdurchmesser für den Gebrauch des Flansches):
|
Anmerkung: Wir stellen auch die Produkte her, die auf JIS, JPI oder Abnehmerbedingung basieren
Einrichtungsinformationen: Die folgenden Parameter sollten während der Einrichtung für metallische einwickelnauflage spezifiziert werden
Beispiel:
1. Typ der metallischen einwickelnauflage: EIN B C D
2. Flanschstandard: ASME B16.20
3. Rohr durch Durchmesser, Druckbewertung: 2 " 150Lbs
4. Material: innerer Ring SS316; metallischer einwickelnriemen SS316; Verpackungsriemen: Graphit; äußerer Ring; Kohlenstoffstahl
